矩形圓角波紋補償器

更新：2022-12-7 10:16:20??????點擊：

品牌：???
型號：???
產品咨詢微信掃一掃或電話:15515887365

產品介紹

矩形波紋補償器又稱矩形波紋膨脹節。矩形波紋補償器一般可以承受管道低于0.1MPa的壓力，使用溫度一般是450℃以下，經過保溫設計，矩形波紋補償器可以承溫至1000℃，具體保溫情況，和圓形的波紋補償器相同。按波紋的外形，矩形波紋補償器可以分為兩種：矩形直角波紋補償器和矩形圓角波紋補償器（CE波形）。

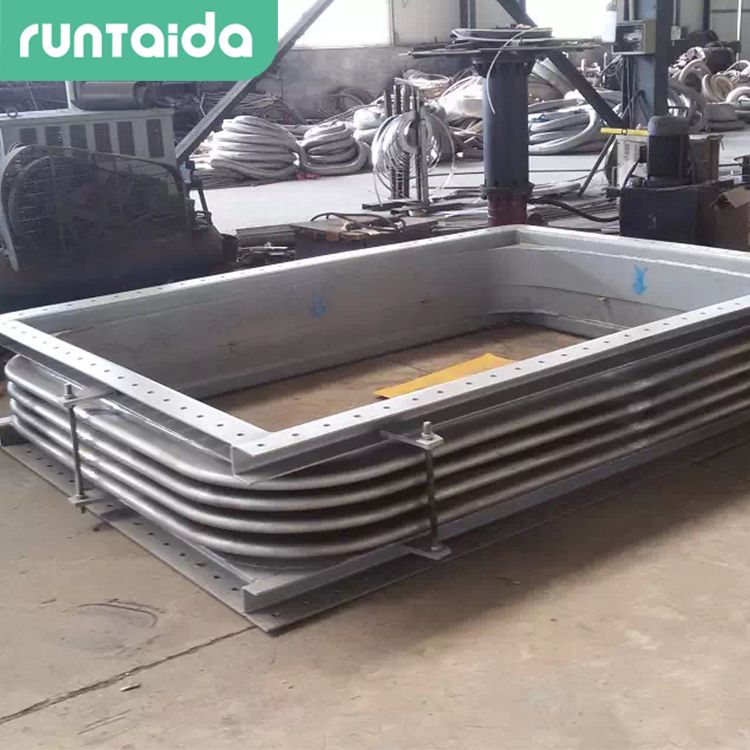

矩形圓角波紋補償器（CE波形）：主要用于電廠煙風道，用來吸收熱位移和減振。由于波紋管圓角的限制，一般波紋的波高和波距分為全波高和半高。對于口徑的制作上，均刪除了小口徑的規格。圓角波紋管的材質一般常用高耐候鋼（09CuCrNi-A）、奧氏體不銹鋼（0Cr18Ni9）和普通碳素鋼（Q235-B）。高耐候鋼耐大氣腐蝕性能好，性價比較高，推薦使用。單個矩形圓角補償器不能吸收徑向位移，當需要吸收徑向位移時常采用兩件矩形圓角補償器或選用三維補償器。對于受力來說，矩形圓角的由于四個角是圓形的，比矩形直角的受力要均勻些，避免了補償器的應力集中情況。
結構形式：
用途和工作條件將決定正確的矩形金屬補償器的結構和角的結構形式。低壓環境條件下可以用V型角結構的矩形金屬膨脹節。高壓環境條件下應用U型結構的最合適。
矩形圓角波紋補償器—單斜角V型結構：這是一種最普遍也是最經濟的一種結構形式，用于熱膨脹而且易于用螺栓緊固或者焊接方式連接到管道上。是低循環和無振動應用時的首選。
矩形圓角波紋補償器—雙斜角V型結構：這種角型結構在生產成本上要稍貴于單斜角的設計結構形式。然而，它可以在同樣的操作條件下提供更長的循環壽命。
矩形圓角波紋補償器—鏡面角式V型結構：這樣的結構形式主要用于低壓的應用上。這種結構的特點是擁有好的循環壽命，并且比雙斜角的設計要節省成本。
矩形圓角波紋補償器—圓角U型結構：在應用時，如果壓力達到2巴，并且振動和循環壽命都是比較重要的因素時，可以考慮采用這種結構。圓角結構的膨脹節在生產成本上是最昂貴的。
